合信 河南合信矿山机械 HYDRAULIC SUPPORT LEGS
报图号 · 当天核规格 17703830783

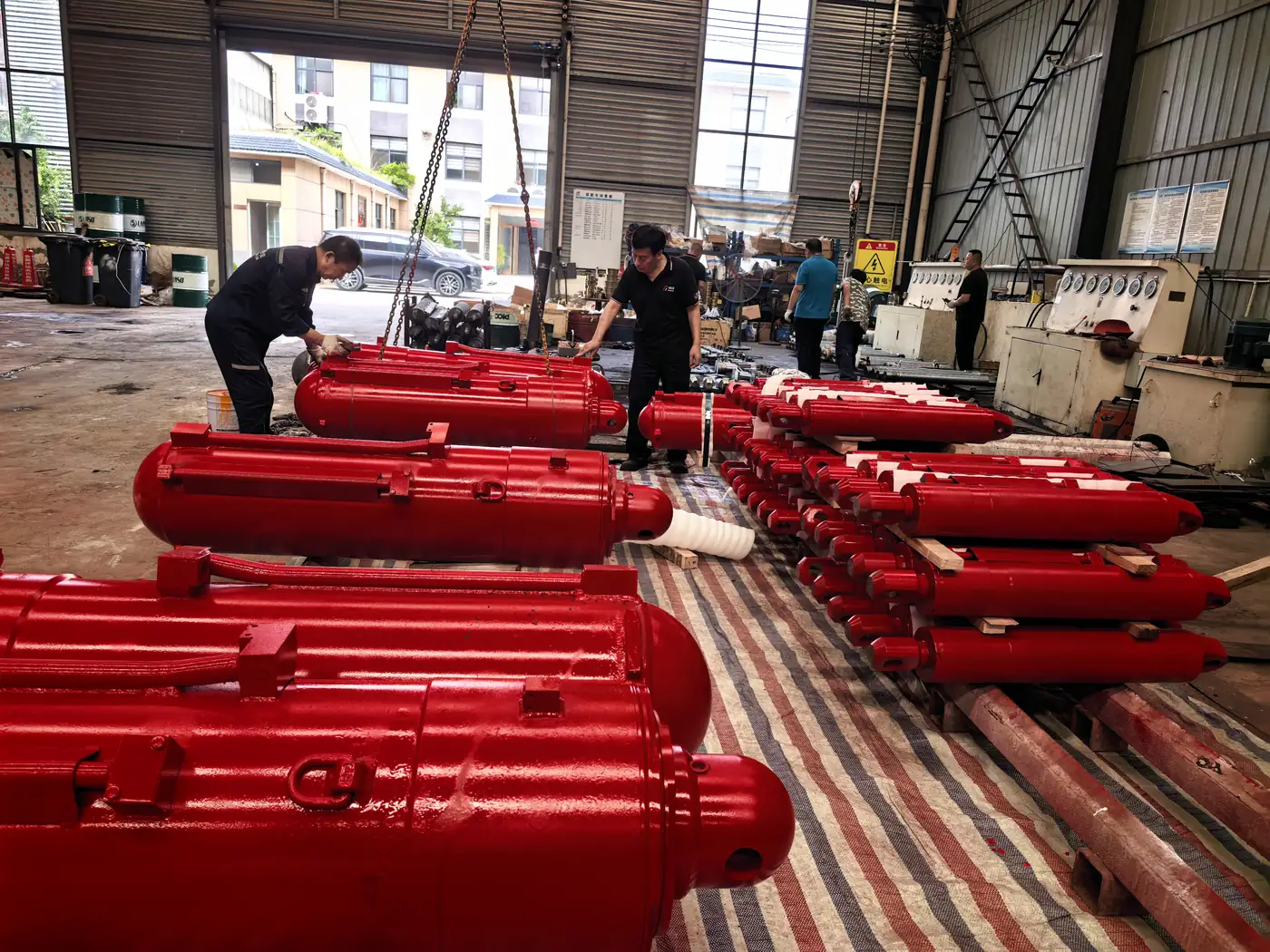

车间内待试压的液压支架立柱成品，红色缸体整齐排布
Hydraulic Support Leg · 立柱单体

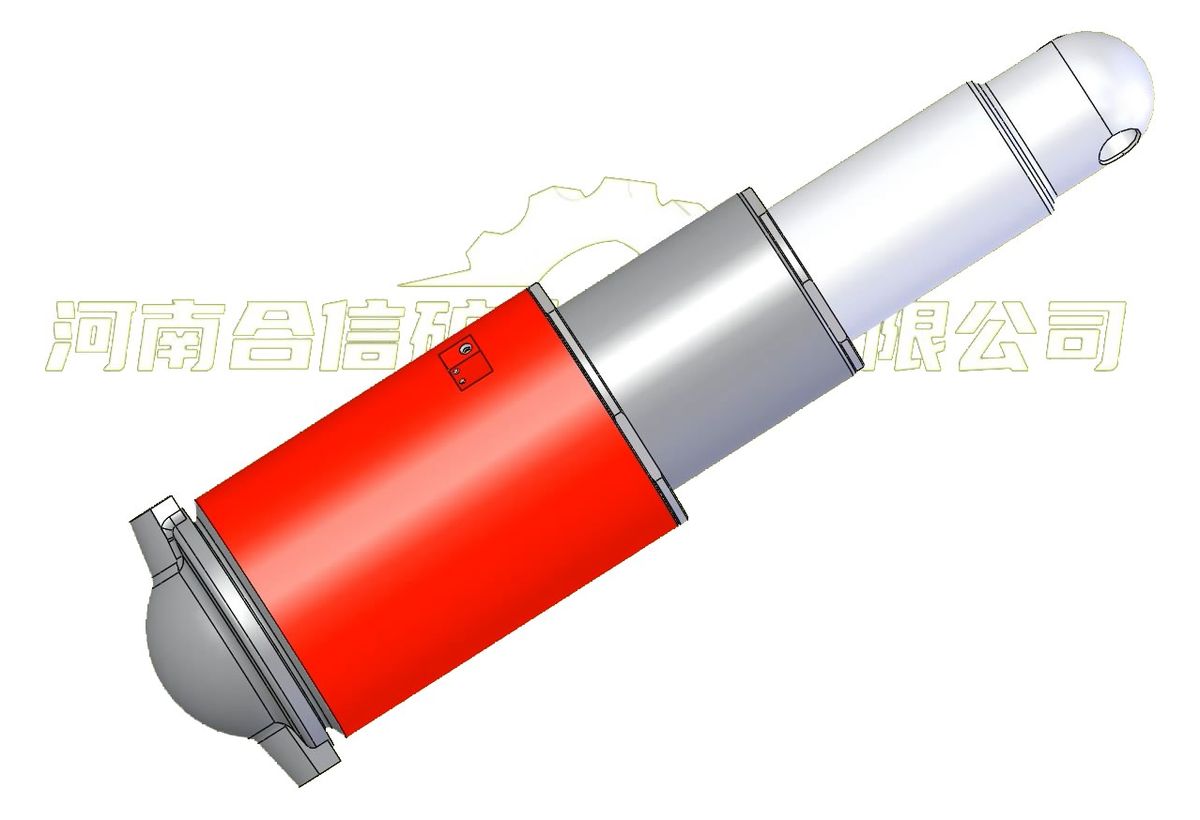

液压支架立柱
按图号逐支配做

单伸缩、双伸缩、机械加长杆、掩梁与左右立柱，缸筒 27SiMn 整体镗珩、活柱 42CrMo 镀硬铬、出厂逐支 1.5 倍压力试压。报支架型号或立柱图号即可投产，单支起做。

  • 缸径 φ140 – φ600
  • 1,600+ 立柱图号库
  • 1,100+ 投产规格
  • 停采老架型照样配
  • 旧柱修复换筒
按类型看立柱 → 发图号核价
1,600+立柱图号库累计
φ600最大加工缸径
26,000kN最高工作阻力配套
20+配套主机厂支架
01 / TYPES

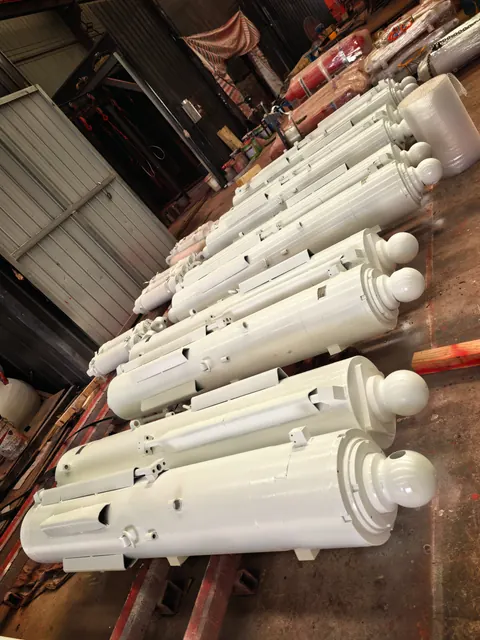

按伸缩结构分四类，按安装位置分左右与掩梁

同一副支架上的立柱并不通用。缸径、行程、柱头球径与柱窝尺寸都随架型变化，我们按图纸或实物逐项配做，不做“通用件”。

02 / BORE

缸径规格分布，同一缸径也不是同一支立柱

下表按本厂立柱图号库的规格分布统计。同一缸径在不同架型上，行程、杆径、柱头结构与连接尺寸都不一样，以图号为准。

缸径常见行程区间典型结构图号库规格数
φ200560 – 1,300 mm单伸缩 / 双伸缩130 余种
φ230880 – 1,600 mm单伸缩 / 机械加长杆160 余种
φ250420 – 1,500 mm单伸缩 / 双伸缩200 余种
φ280620 – 2,160 mm单伸缩 / 双伸缩 / 加长杆190 余种
φ3201,190 – 2,350 mm双伸缩为主190 余种
φ360620 – 2,200 mm双伸缩 / 掩梁立柱110 余种
φ400970 – 1,900 mm大采高双伸缩100 余种
φ420 – φ600按架型配做大缸径重型支架70 余种

φ140–φ180 小缸径及部分中间值（φ210 / φ265 / φ340 等）亦有库存图纸，表中未逐一列出。手里有图号，直接发图号核对最快。

关键材质与工序

  • 27SiMn缸筒主体，正火 + 调质，内孔整体镗珩 Ra0.4
  • 42CrMo活柱与机械加长杆，调质 HB241–286，镀硬铬
  • 球头淬火柱头球面中频淬火后磨削，与柱窝着色配研
  • 导向套聚甲醛 / 铜合金支承环，密封按压力分级配置
  • 1.5 倍整支保压试压，全行程往复动作，逐支记录

常见结构组合

  • φ320/230双伸缩，行程 1,190 mm 级，两柱放顶煤支架主力
  • φ280/200单伸缩带机械加长杆，薄煤层与大采高通用
  • φ500/470大缸径双伸缩，行程 1,800 mm 级，重型掩护式
03 / OEM

主机厂 + 架型 + 立柱，三段对上了才投产

下列主机厂各代支架的立柱与油缸图纸长期留存，老架型停产件也有实样可测绘。报“主机厂 + 支架型号”，我们负责核到立柱图号。点任意一家，可看该厂的支架型号、立柱配置与图号核对方法。

郑煤机ZY / ZF / ZZ / ZQ7 个架型 → 平煤机ZF / ZY / ZZ / ZQL6 个架型 → 林州重机ZY / ZF / ZZ6 个架型 → 平阳重工ZY / ZZ / ZF / ZQ6 个架型 → 北煤机ZY / ZZ / ZF / ZQ6 个架型 → 郑州四维ZF / ZY / ZZ / ZQ6 个架型 → 山东矿机ZY / ZF / ZZ / ZC6 个架型 → 沈阳天安ZQ / ZQL 超前支护6 个架型 → 三一重装ZY / ZF / ZZ / ZQ6 个架型 → 天地宁夏支护ZQL / ZQ / ZZ6 个架型 → 山东塔高ZF / ZY / ZZ6 个架型 → 兖矿东华重工ZFY / ZF / ZY / ZZ6 个架型 → 西安重装铜川煤机ZY / ZF / ZZ / ZQ6 个架型 → 阳泉华越机械ZZ / ZY / ZF / ZQ6 个架型 → 徐州华东机械ZY / ZZ / ZF / ZQ6 个架型 → 全部主机厂15 家 · 立柱大全总览进入总览 →

同一型号在不同批次、不同矿方技术协议下，立柱缸径与行程都可能改过。只报主机厂与架型只能定个大概，最终以立柱图号或旧柱实样为准。

04 / MODELS

常见配套支架型号与立柱配置

下列为立柱配套量较大的支架系列，含综采工作面支架与巷道超前支护支架。型号后面的 D 表示电液控制，与立柱本体无关。

支架系列典型型号立柱配置适用场景
巷道超前支护 ZQL2×5000/18/35D · ZQL2×9000/30/60D · ZQ22500/30/60D φ200–φ280 单伸缩 / 加长杆 工作面两巷超前支护
两柱掩护式 ZY 系列 · ZFY18000/25/39D 等 φ320–φ500 双伸缩 综采工作面主支护
四柱放顶煤 ZF 系列 · ZF26000/28/42D 等 φ320–φ450 双伸缩 ×4 厚煤层综放工作面
支撑掩护式 ZZ 系列 φ360–φ600 双伸缩 ×4 坚硬顶板工作面
大采高 ZY10000/26/55D 级 φ400–φ500 双伸缩 5–7 m 一次采全高

以上型号为主机厂安标公告中的常见系列。同一型号不同批次立柱结构可能有差异，发原厂图号或旧柱实样核对最稳妥。

05 / WORKSHOP

车间实拍，不是效果图

下面是厂里正在做的立柱：镗珩完的半成品、装配完待试压的整支、喷漆后晾干的成品区。原图都在相册里。

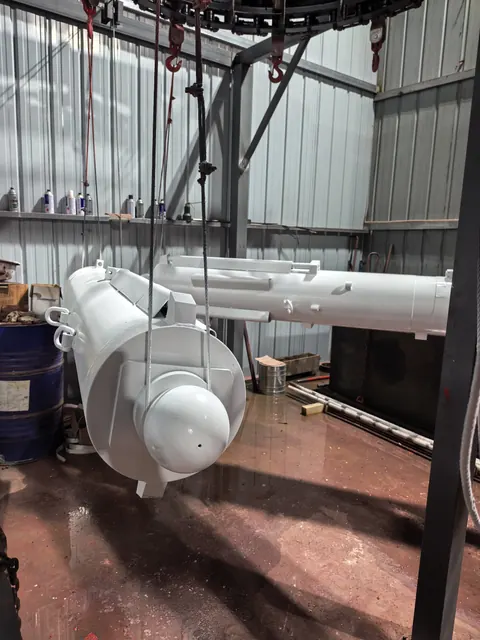

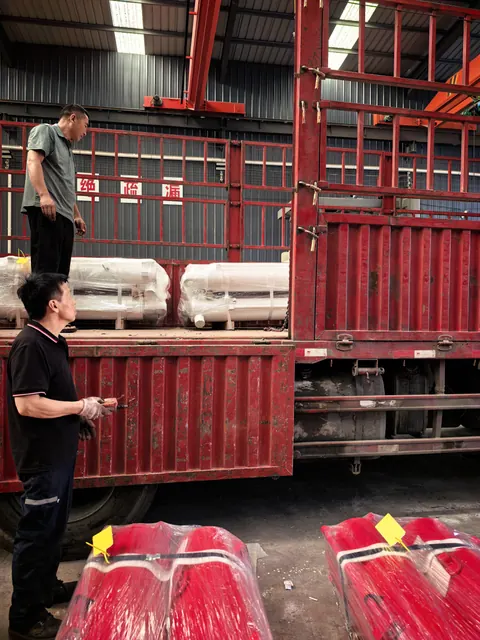

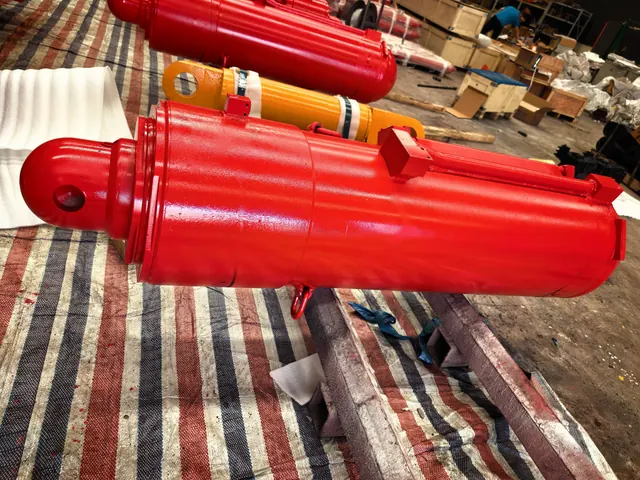

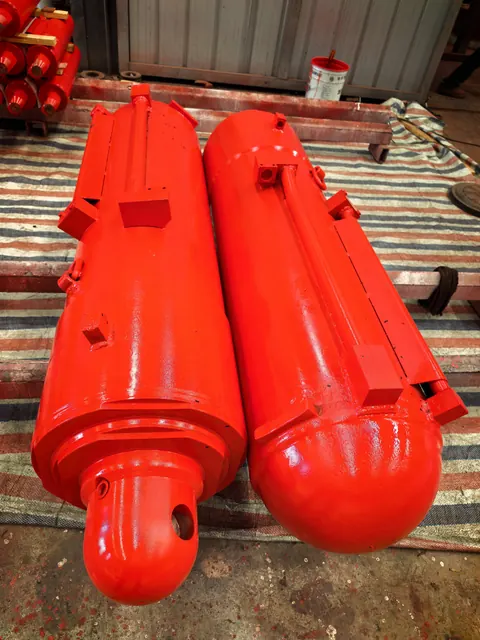

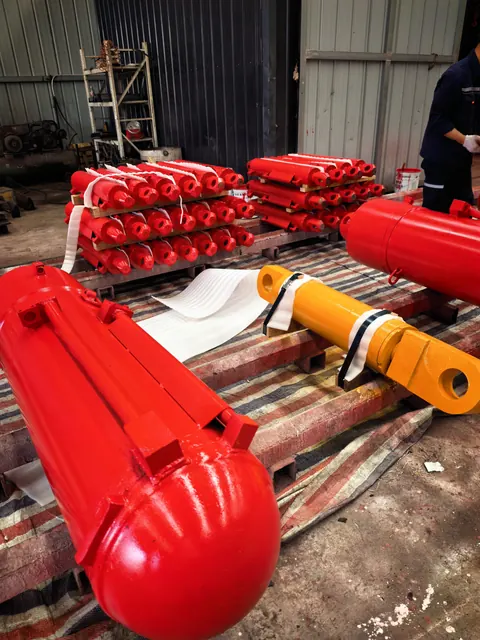

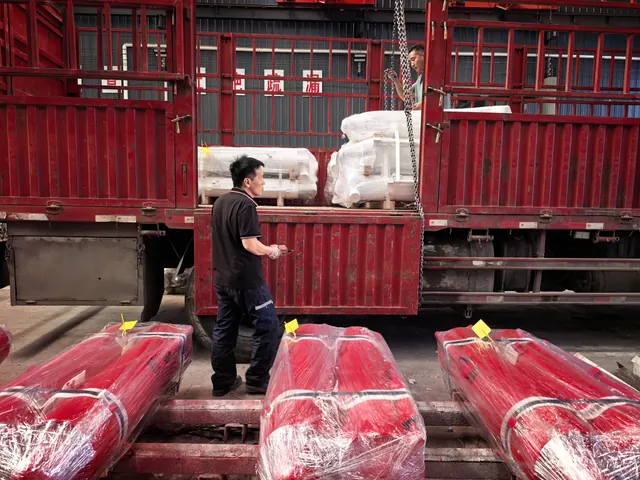

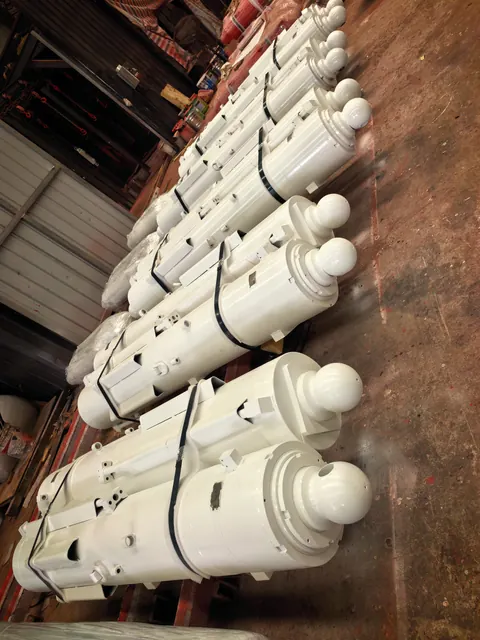

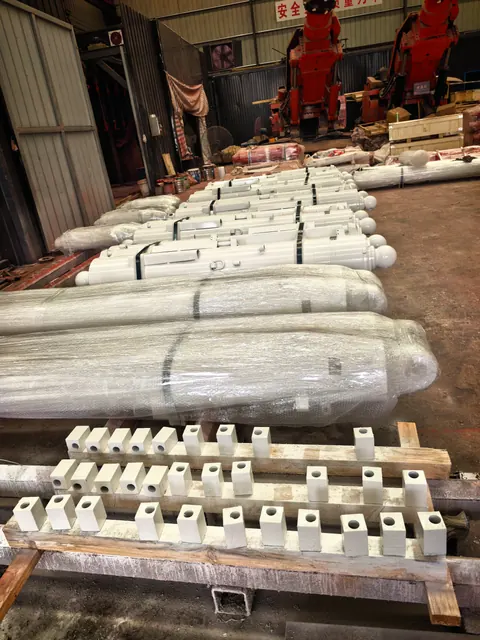

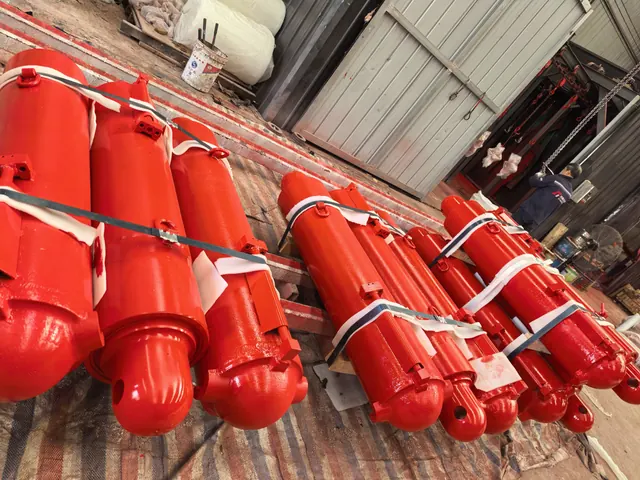

车间内液压支架立柱成品与试压设备车间全景 · 成品待试压 红色液压支架立柱成品堆垛成品堆垛 液压支架立柱缸头细节缸头细节 灰色立柱半成品半成品区 立柱与机械加长杆配套件加长杆配套 立柱喷漆作业区喷漆晾干 立柱装配与检查装配检查 立柱成品堆垛成品堆垛 立柱缸头与柱头柱头细节

共 26 张车间实拍，含成品、半成品、喷漆与试压环节。

看全部实拍图 →
06 / CRAFT

四道关键工序，道道影响寿命

立柱失效多出在内孔拉伤、镀层剥落和球头咬合这三处。这四道工序我们全部自有设备，不外包。

STEP 01

缸筒镗珩

27SiMn 无缝管正火调质后深孔镗珩，内孔 Ra0.4、圆柱度与圆度按立柱标准验收，避免偏磨拉缸。

STEP 02

活柱镀铬

42CrMo 活柱调质精磨后镀硬铬 0.03–0.05 mm，镀层结合力与孔隙率逐批抽检，井下水质也扛得住。

STEP 03

球头配研

柱头球面中频淬火后磨削，与柱窝球面着色配研，接触面积与接触位置按图纸控制，减少偏载咬合。

STEP 04

整支试压

1.5 倍工作压力保压，全行程往复动作，渗漏与压降逐支记录，随货提供试压记录与材质单。

07 / FAQ

订货前最常问的五个问题

还有别的疑问，直接打电话问，比来回发消息快。

只报支架型号，能给立柱报价吗？
能给出参考价区间。但同一型号在不同批次、不同矿方技术协议下，立柱缸径、行程、柱头球径都可能改过，正式报价与投产必须落到立柱图号或旧柱实样上。报“主机厂 + 支架型号 + 缸径”，我们可以先帮你核到图号。
单支起订吗？交期多久？
单支起做，成套更换支持分批交付。常规缸径、图号库里已有图纸的规格交期快；需要重新测绘出图的加长杆或特殊柱头，周期相应增加。具体交期按图号核对后给。
旧立柱能修复吗，修还是换划算？
看三处：缸筒内孔有没有拉伤超差、活柱镀层是否大面积剥落、柱头球面是否咬伤。轻微拉伤可珩磨修复；内孔超差或筒壁减薄就要换筒。我们既做换筒修复也做整支新制，寄样或发图后给结论，不建议为修而修。

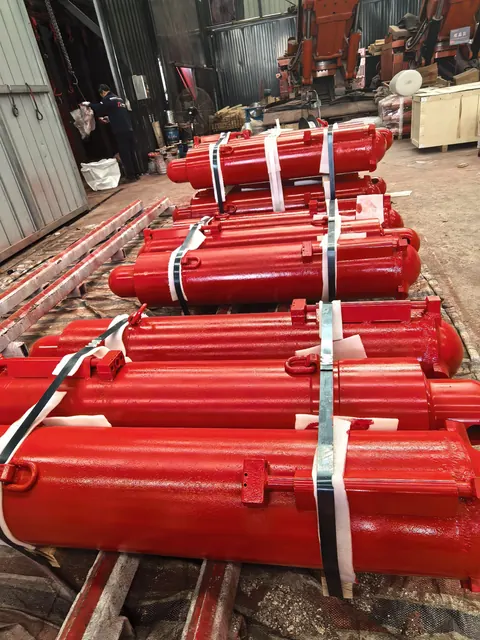

左右立柱必须成对换吗？
不强制，但建议成对。同架左右柱的进回液口、护罩方向镜像布置，成对更换能一次对齐管路、避免装反返工。单支更换时务必核对 L / R 标识与接头方位。
怎么把图号发给你们？
微信拍图纸或立柱铭牌即可，也可以寄旧柱实样测绘。图纸请尽量拍到标题栏、明细表和技术要求三处；实物请量缸径、杆径、全伸与全缩长度、柱头球径四个尺寸。

发图号，当天回规格

把支架型号或立柱图号发过来，我们核对缸径、行程、柱头结构后回材质方案与交期。

单支起做，成套更换可分批交付，随货附试压记录与材质单。旧柱可寄样测绘。

电话 / 微信 17703830783 先看立柱类型
SALES HOTLINE · 同微信 17703830783
  • 备用电话：18137175822
  • 选型依据：支架型号 / 立柱图号 / 旧柱实样
  • 维修换筒：旧柱缸筒镗珩、镀层重做、密封更换
  • 发货方式：物流直发矿区，木箱 / 打托防护
↑
